CBD Vollautomatische Füllölmaschine Eine Nadelöleinspritzmaschine

Diese Öleinspritzmaschine ist speziell für die Zerstäuberölinjektion mit hoher Effizienz und Präzision ausgelegt.
Es wird ein fortgeschrittenes Moving -System für X-, Y, Z -Achse angewendet, mit dem die Öleinspritzposition flexibel eingestellt werden kann, um den Öleinspritzanforderungen von Zerstäubern unterschiedlicher Spezifikationen zu erfüllen. Die Ausrüstung ist mit einem hohen Genauigkeitsregelungsgerät ausgestattet. Der Fehler der Genauigkeit des Flüssigkeitsvolumens (Nennstrich) beträgt weniger als 1%und der Fehler der Genauigkeit des Flüssigkeitsvolumens (Wiederholbarkeit) zwischen 0. 3%- 0. Über die Benutzeroberfläche der Benutzerin und der freundlichen Operation können die Bediener problemlos Öleinspritzpositionsparameter und andere Betriebsparameter einstellen. Das Ölspeicherbecken hat eine maximale Kapazität von 1300 ml und verringert die Probleme beim häufigen Auftanken.
Gleichzeitig verwendet die Ausrüstung eine hochwertige Flüssigkeit - Kontaktmaterialien wie Aluminiumlegierung, Silikon und Edelstahl, um die Qualität des Ölprodukts und die Haltbarkeit der Geräte zu gewährleisten. Es eignet sich für große Unternehmen mit großem Maßstab, was die Produktionseffizienz effektiv verbessern und die Produktionskosten senken kann.

Anfrage senden

Produkteinführung

Grundlegende Betriebsmethoden

01.

Platzierungsmethode des Zerstäuberschubes:

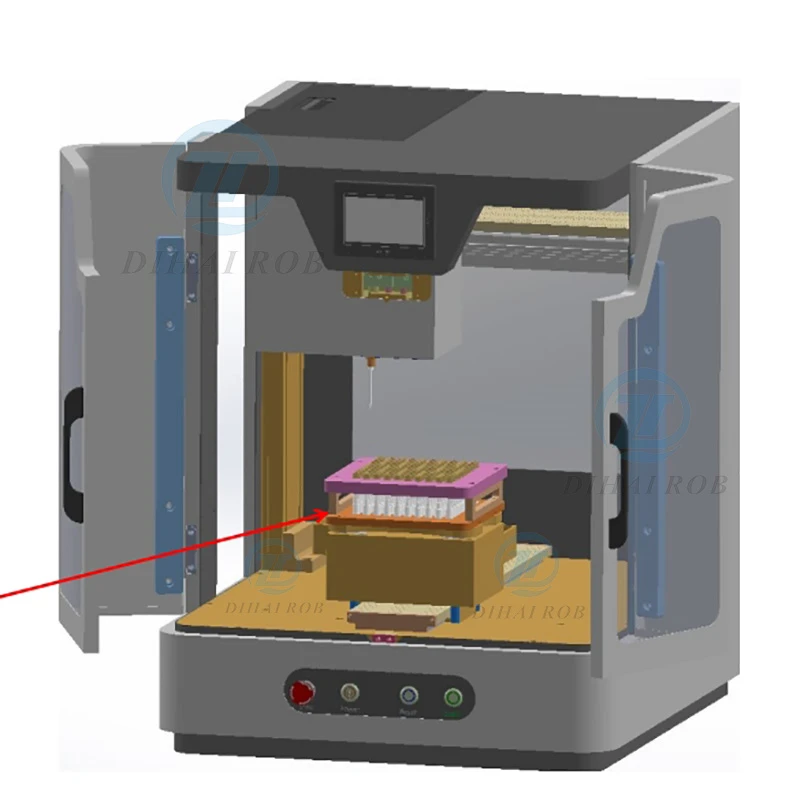

Legen Sie die Zerstäuberschale auf den Tablettsitz, richten Sie die vier Positionierungslöcher auf dem Tablett mit den vier Positionierungsstiften auf dem Tablettsitz aus, wie in der Abbildung gezeigt.

02.

Einstellung von Atomizerpositionsparametern:

Klicken Sie auf der Startseite der Operationsschnittstelle auf "Zurücksetzen", um alle beweglichen Achsen zurückzusetzen, und geben Sie dann die MHI -Systembetriebsschnittstelle - Handbuch Betrieb ein.

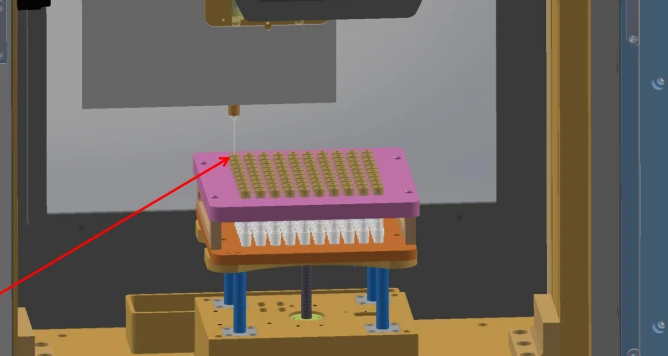

Betreiben Sie die X-, Y- und Z -Achsen, um sich zu bewegen und die Öleinspritzposition der Spritze und des ersten Zerstäubers zu beobachten, wie in der rechten Hand -Figur gezeigt.

HINWEIS: Die Längen der für Atomizer unterschiedlichen Längen verwendeten Öleinspritzspritzen sind unterschiedlich. Wenn die Länge des Zerstäubers weniger als 40 mm beträgt, verwenden Sie eine lange Spritze. Wenn die Länge des Zerstäubers größer als 100 mm ist, verwenden Sie eine kurze Spritze.

Hauptleistungsparameter

Projektname	Parameter
Eingangsspannung (v)	Single - Phase AC110vac 60 Hz
Eingangsleistungskapazität (Leistung)	1,2 kW
Temperaturmessbereich	0 - 120 Grad, Genauigkeit 2%
Ausrüstungsabmessungen	620x670x800 (Einheit: Bitte klären Sie, normalerweise in mm)
Ausrüstungsgewicht	160 kg
Umweltbedingungen	Temperatur 0 - 100 Grad
Genauigkeit des Flüssigkeitsvolumens (Nennstrich)	Fehler weniger als oder gleich 1%
Genauigkeit des Flüssigkeitsvolumens (Wiederholbarkeit)	Fehler 0. 3% {- 0. 7%
Maximale Kapazität des Ölspeicherbeckens	1300 ml
Bewertungskraft des Kolbens	0.9N.m
Injektionskapazitätsspezifikation	0. 2 - 7 ml
Flüssigkeit - Kontaktmaterialien kontaktieren	Aluminiumlegierung, Silikon, Edelstahl

Ausrüstungsübersicht

01.

Seriennummer	Name
1	Obere Flip -Abdeckung
2	Ölspeichertank
3	Haustür 1
4	Seitentür
5	Öleinspritzpumpe
6	Ölempfängerbox
7	Y-Achse bewegende Montage
8	Z-Achse bewegende Baugruppe
9	Bedienfeld
10	Haustür 2
11	X-Achse bewegende Montage
12	Operation Touchscreen

02.

Überprüfen Sie, ob sich die X-Achse-sich bewegende Komponente in der Position des linken Ursprungs befindet, wenn sich die y-Achse bewegende Komponente an der Position vorwärts von Ursprung befindet und sich die Z-Achse-Hebekomponente an der oberen Origin-Position befindet; Legen Sie vor der Demonstration das Zerstäuberschalen nicht in die Y-Achse-Komponente, um eine versehentliche Beschädigung des Öleinspritznadelrohrs zu vermeiden. Wie in der Abbildung rechts gezeigt

03.

Bestimmen Sie die Öleinspritzposition:

Bewegen Sie die Achsen X, Y und Z in die Öleinspritzposition des ersten Zerstäubers. Wenn "x1, y1 speichern" angezeigt wird, klicken Sie auf die Taste "Eingeben", um die aktuellen Startkoordinaten der X/Y -Achsen zu speichern.
Klicken Sie erneut auf die Taste umschalten. Wenn "Save Z1" angezeigt wird, klicken Sie auf die Taste "Eingeben", um den höchsten Hebepunkt Z1 für die Ölinjektion auf der Z -Achse zu speichern.
Betreiben Sie die Z -Achse, um sich nach unten zu bewegen. Wenn Sie beobachten, dass die Nadel die Oberseite des Zerstäubers erreicht und es keine Kollision während links - rechts Bewegung gibt, klicken Sie auf die Taste umschalten. Wenn "z2 speichern" angezeigt wird, klicken Sie auf die Taste "Eingeben", um die Höhe z2 der Z -Achse in der Nähe der Oberseite des Zerstäubers zu speichern.
Betreiben Sie die Z -Achse weiter, um sich nach unten zu bewegen. Beobachten Sie die Öleinspritztiefe, wenn die Nadel in den Zerstäuber eingeführt wird. Klicken Sie auf die Taste umschalten. Wenn "z3 speichern" angezeigt wird, klicken Sie auf die Taste "Eingeben", um die Öleinspritztiefe Z3 der Z -Achse zu speichern. Anschließend ist die Einstellung der Positionsparameter abgeschlossen, wie in der rechten Hand -Abbildung gezeigt.
